Cabina sanitaria

Un saludo a los amigos de este Weblog

Les presento mi último trabajo que consiste en esta unidad prefabricada para uso sanitario, tiene como agregado principal un sistema de recolección de aguas lluvias, para que con su uso, se disminuya el consumo de agua potable del suministro primario.

Esta cabina la suministro con una cubierta plana de baja pendiente con recubrimiento acrílico, que facilita la recolección de las aguas lluvias y que ademas es muy fácil de limpiar.

Esta unidad se instala sobre una plataforma que se suministra en el paquete. El tiempo de instalación y puesta en uso es de 8 horas aproximadamente

Para el tratamiento de las aguas servidas, se contempla el uso de una fosa séptica (500Lt) plástica con tanque de tratamiento anaerobio (500Lt)

NOTA AMBIENTAL: La fosa séptica tiene una cámara de captación del gas metano para su utilización y/o disposición

Si desean una mayor información técnica, de precios y volúmenes de producción, otros modelos y tamaños de estas unidades sanitarias construidas con el sistema “L” pueden contactarme en el formulario  de mi Blog

VISTA INTERIOR

  Cabina Sanitaria Saludable (57.1 KiB, 884 hits)

El buen diseño mitiga las necesidades del campo, es una opinión que tengo sobre la arquitectura para los habitantes de las áreas apartadas, carentes de todo menos de la necesidad de esforzarse cada día en trabajos tediosos, pesados y a la intemperie, para obtener muchos callos, piel curtida y unos pocos pesos útiles para casi nada.

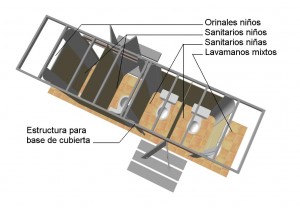

Este diseño de cabina sanitaria escolar esta dirigido a aquellas edificaciones rurales de uso pedagógico, pero carentes de buenos y saludables servicios sanitarios, componente importante de la escuela sustentable.

Un buen servicio sanitario escolar rural, motiva la accesibilidad al conocimiento, si mis necesidades básicas de evacuación las realizo satisfactoria y tranquilamente, soy feliz, muy feliz.

Les adjunto un PDF de este modelo de cabina que diseñe para el programa de mejoramiento sanitario y ambientes saludables escolares, que me solicitó mi amigo el Arquitecto Álvaro E. Torres jefe del área de desarrollo de productos de ETERNIT COLOMBIANA, quien además es un convencido de este sistema constructivo y el que promueve cada día su mayor aplicación a nivel nacional y muy pronto al global.

  Batería Sanitaria Escolar (346.1 KiB, 845 hits)

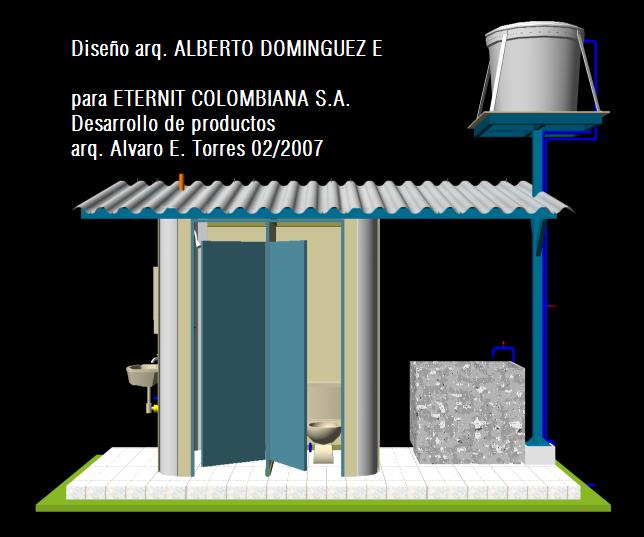

Cabina sanitaria multipropósito. Unidad sanitaria de uso múltiple, compuesta de dos entidades privadas para lavado corporal y sanitario y dos áreas externas de lavamanos con gabinete espejo y un lavadero de ropa con depósito de agua.

Esta unidad dispone de un tanque de agua ECOPLAST 500 lt, plástico, colocado sobre una base de ETERBOARD de 14 mm que se apoya en una estructura metálica de pedestal. Solución que colabora con el saneamiento ambiental de las comunidades rurales.

Por sus altos estándares de calidad y funcionalidad versus su extremado bajo costo y sencillez de instalación , la hacen una unidad sostenible y adecuada su implementación a escala global.

Si no se dispone en el perímetro de instalación de red colectora de aguas negras la unidad se suministra con un sistema anaerobico de tratamiento de 1000 lt.

En nuestro país (Colombia), el mal uso del agua en los servicios sanitarios rurales, ha sido uno de los factores de mayor contaminación y propagación de enfermedades de carácter gastrointestinal, con este proyecto que esta en marcha desde hace más de cuatro años, se han dado soluciones arquitectónicas para cabinas sanitarias en varios diseños y aplicaciones

  Construcción de cabina sanitaria (992.9 KiB, 691 hits)

Este anexo le guía en la construcción de la cabina, por el Sistema Celular ETERNIT® MODELO CS 154 TP CABINA 1,22 x 1,54MTS PLATAFORMA 1,42 x 174 MTS VISTAS y ARQUITECTURA.

Unidad básica sanitaria que contiene lavamanos, ducha y sanitario. La cabina CS 154 TP se instala sobre una plantilla de concreto, y está cubierta con tejas onduladas de FC que se apoyan sobre una estructura. Las construcciones en SISTEMA CELULAR ETERNIT®, utilizan más que otros su área construida, dando mayor rendimiento al espacio, inversión y utilización del terreno en una cómoda, duradera y segura edificación.

Este sistema constructivo en seco ofrece soluciones con alto contenido de diseño, aptas para todos los climas, de agradable ambiente interior, sismo resistente y anti fuego, de muy rápida instalación y funcionamiento.
