Hola mis amigos, aun que por diferencias de idioma me han hecho pocas visitas a mi blog los hermanos de HAITÍ, desde aquí les mando mi dolido sentimiento de tristeza y frustración al ver como la naturaleza implacable y ciega, les ha castigado con este monstruoso terremoto.

HAITIANOS, les pido en nombre de mis colegas arquitectos, ingenieros, construtores, albañiles y otros afines perdón y mil veces perdón porque no sabemos construir algo que aguante estos movimientos sísmicos y no cause victimas. Como decía el famoso código de HAMMURABI, aquel que construya algo que mate a sus ocupantes recibirá la pena de muerte, que tal aplicar esta ley hoy día, como que hace falta al ver lo que ha pasado en HAITI y en otras partes de esta desordenada bola espacial.

Hoy he colgado este proyectico, que he desarrollado con la idea de que alguien lo aplique y entregue a estas sufridas personas de Ahití, que claman por un techo ante las inclemencias ambientales que se tornan hostiles en medio de tanta calamidad.

 Estas unidades de dormitorio permiten la ocupación de 4 personas en un recinto parcialmente cerrado, la unidad dispone de ciertas placas enfrentadas y que tienen un ranurado inclinado para permitir la entrada de aire y una circulación cruzada para refrescar un poco el reposo. Esta solución temporal prefabricada de construcción por encaje se arma facilmente por dos personas en menos de dos (2) horas y permite que lo hagan sus propios usuarios, lo que les da una tranquilidad al verse útiles en remidiar o mitigar su situación, mediante este proceso de auto construcción. Me parece que el descanso y sueño, alivia la tensión y permite aguantar la tragedia con resignación y dignidad. Los colores claros ayudan a mantener mas baja la temperatura por su menor absorción de calor. También se pueden construir con tableros de madera aglomerada tipo RH o del tipo OSB.

Aporto este trabajo para los HAITIANOS, de uso libre por aquellos que lo vean conveniente, ojala no con fines de lucro

Bajar información del proceso de armado de la uidad

  Dormitorios temporales (543.8 KiB, 107 hits)

El orden arquitectiando en drywall

Se termino este año mis amigos, lo que se hizo se hizo y lo que no, queda para más adelante. Como dicen los Ibéricos hay que saber por dónde salen los tiros y eso refiriéndome al calendario y a la vertiginosa  velocidad con que avanza el tiempo, por lo menos es lo que yo siento. Para atender las preguntas que gentilmente recibo referentes a las construcciones en seco, hoy les presento este tema del orden y sus tipos,  en estas construcciones.

Orden previo: Es toda la programación, contingencias, listado y especificación de la obra a ejecutar, para poder establecer su dimensión, costo y tiempo de ejecución, así como determinar los insumos necesarios, el número de instaladores, técnicos, equipos, herramientas y medios de sostenibilidad y movilización necesarias para tal fin, como ejemplo hablaremos de un proyecto imaginario que nos entregan para construir en seco así:

Del cliente, recibimos su plan de espectativas sumadas a los planos de arquitectura, estructura, instalaciones y detalles, acompañados de las memorias de cálculo, cantidades de obra, especificaciones y licencias ajustadas a los marcos legales de cada sitio en particular.

Procedemos a dar lectura a estos documentos, entenderlos, digerirlos mentalmente y realizar un listado de preguntas o solicitudes que tengamos al respecto las cuales harán parte de las memorias de  este trabajo. Resueltas las dudas e inconsistencias, establecemos sobre las cantidades de obra entregadas, nuestros costos, tiempos, requerimientos y formas de pago,  con lo que elaboramos el presupuesto y la programación,  que si son aprobados, nos obligan a obtener las pólizas y gantías previstas para la legalización del correspondiente contrato. Es importante tener a todo nuestro personal y a uno mismo, con sus uniformes, equipos de trabajo y protección, herramientas y otros inherentes, tales como pagada su seguridad social y de riesgos profesionales o en su defecto una póliza de accidentes de trabajo, esta acción es quizás la parte más importante de ejecutar antes de iniciar cualquier contrato de obra civil, debido a los riesgos que ella conlleva.

Siguiendo el programa de obra, el día de inicio de la misma, se elabora un acta donde quede certificado el lugar fecha y hora así como el objeto del trabajo, su costo y tiempo de ejecución y de quienes están presentes para que con su firma la perfeccionen evidentemente.  Vale?.

Aparece ahora el ORDEN más importante que se exigeal realizar una obra de construcción en seco y es, tener completos todos sus elementos, ubidados en sitios protegidos, de fácil ubicación y movilización, evitando al maximo generar basuras o regueros de sobrantes, controlar la polución, aspirar y barrer continuamente sin levantar polvo, señalizar toda la obra y muy importante, registrar el avance o retrazo de los trabajos y llevar su progreso en fotografías y anotaciones en el libro de obra, el cual debe llevar las firmas de los interesados en cada anotación. Siguiendo estas sencillas pero importantes recomendaciones podeis aplicar el arquitectiando en drywall con ORDEN.

Para continuar con las notas tecnicas os dejo este complemento sobre los tipos de tabiques o muros

  Tipos de tabiques o muros en seco (61.2 KiB, 530 hits)

Un grande saludo a los amigos de este blog.

Ahora si que estoy seguro de que lo dicho sobre los trabajos de construcción en seco o liviana (drywall) aqui en Colombia se está haciendo realidad. Una inmensa cantidad de patologías o fallas que presentan en mayor o menor proporción de áreas intervenidas, por lo menos un 80% de las obras ejecutadas entre el 2005 a la fecha; De todo: Dilataciones, agrietamientos, abombamientos, desprendimientos, efloraciones de hongos, algas y otros gérmenes, vibraciones, desniveles, deterioros en sus acabados más rápido de lo mínimo aceptable, en general, un colectivo de calamidades y con esto, un excelente sistema constructivo se esta desacreditando.

La culpa la tenemos todos, Fabricantes, distribuidores, divulgadores, instaladores y principalmente los arquitectos e ingenieros que no tenemos ni la menor idea de lo que es la construcción en seco y por consiguiente, no aplicamos los parámetros de diseño arquitectónico y cálculo estructural que se enmarcan en estos métodos de construcción contemporánea.

Entre los requerimientos del diseño de obras de construcción en seco o livianas (drywall) estan: El análisis bio climático, el diseño sostenible, el costeo certero, con bolsillo amplio, mano de obra idónea y certificada y una iterventoría inteligente y capacitada.

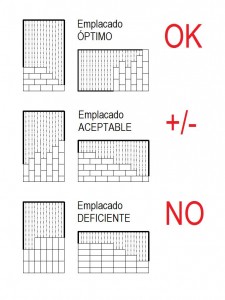

El gráfico que les adjunto para muros con dimesión máxima vertical u horizontal, muestra como hacemos emplacados y ahi podeis ver si los has hecho ok, +/-, o No teneis idea de esta vaina.

OJO: Aclaro que este sencillo ejemplo esta relacionado con los emplacados que tendran tratamiento de juntas y recubrimientos de acabado en su superfície, no tiene nada que ver con las denominadas fachadas ventiladas o diseños de superficies reticuladas y dilatadas.
